一、概 述

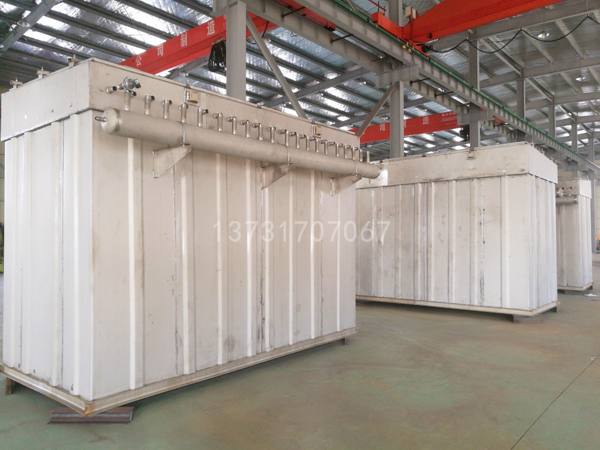

MC型脈沖
單機除塵器是我公司消化吸收O同類產品經改進后設計而成的小型袋除塵器。除塵器采用脈沖噴吹的清灰方式，具有清灰效果好、凈化效率高、處理風量大、濾盜壽命長、維修工作量小、運行安全可靠的優點。廣泛用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性工業粉塵的除塵凈化與物料的回收。
本系列除塵器共有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、翻板閥、脈沖噴吹清灰裝置、電控箱等組成，箱體全部采用焊接結構。檢修門用泡沫橡膠條密封。
二、工作原理
除塵器的工作原理如下：含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉，含塵氣體經濾袋過濾，粉塵阻留于袋表，凈氣經袋口到凈氣室，由風機排如大氣。當濾袋表面的粉塵不斷增加，導致設備阻力上升到設定值時，時間斷電器（或微差壓控制器）輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流作用下，附于袋表的粉塵迅速脫離濾袋落入灰塵（或灰倉），粉塵由翻板閥排出，噴吹只對濾袋逐排清灰，其他排濾袋仍正常進行過濾不停風機。
三、型號說明
H — 單機除塵器
MC — 脈噴式
-32 — 濾袋數量32條
（A、B）—A：帶灰斗和翻板閥 B：法蘭式
四、主要性能表
|
性能 型號 |
HMC-32 |
HMC-48 |
HMC-64 |
HMC-80 |
HMC-96 |
HMC-112 |
|
處理風量（m3/h） |
1500-2100 |
2100-3200 |
2900-4300 |
4000-6000 |
5200-7000 |
6000-9000 |
|
總過濾面積（m2） |
24 |
36 |
48 |
60 |
72 |
84 |
|
過濾風速（m/min） |
1.00-1.50 |
1.00-1.50 |
1.00-1.50 |
1.10-1.70 |
1.20-1.70 |
1.20-1.80 |
|
濾袋數量（條） |
32 |
48 |
64 |
80 |
96 |
112 |
|
入口氣體溫度（℃） |
≤120℃ |
|
設備阻力（Pa） |
≤1200 |
|
入口粉塵濃度（g/m3） |
＜200 |
|
出口排放濃度（mg/m3） |
≤50 |
清灰用
壓縮空氣 |
壓力（MPa） |
0.5-0.7 |
|
耗氣量（m3/min） |
0.10 |
0.14 |
0.20 |
0.24 |
0.29 |
0.34 |
|
承受負壓（Pa） |
5000 |
|
脈沖閥數量（個） |
4 |
6 |
8 |
10 |
12 |
14 |
|
風機用電機功率 |
1.5 |
3.0 |
3.0 |
5.5 |
5.5 |
7.5 |
重量
kg |
A型（帶灰斗） |
1350 |
1620 |
1850 |
2360 |
2800 |
3200 |
|
B型（不帶灰斗） |
1220 |
1470 |
1670 |
2150 |
2540 |
2880 |
五、安裝要求
1.箱體與灰斗由定位螺栓鎖緊、整平、現場焊接，焊后不得漏氣（A型）；B型直接安裝在揚塵點上。
2.氣包脈沖閥與連接管之間不得漏氣。
首先打開上蓋板，拆下噴吹管，手拿濾袋上口，將綠袋通過花板孔投入過濾室，然后雙手將濾袋上口捏成扁蛋形，置花板孔中，布袋上口的凹形卡圈緊貼嵌在花板孔中，松開手，濾袋緊扣在花板上，再檢查袋口與花板孔的密封性；然后把濾袋骨架插入濾袋中；O后安裝噴吹管，使噴吹孔對準濾袋口中心，固定噴吹管上的螺母，蓋好上蓋板。
六、維護管理要求
1.制訂維護管理值班制度，值班人員要記錄進行情況。經常檢查電控清灰裝置運轉是否正常，必要時調整清灰時間，以保證清灰效率。
2.定期檢查壓縮空氣系統運行是否正常，氣源壓力是否穩定，是否符合要求。
3.隨時觀察煙塵的排放濃度，如發現冒灰，應及時檢查濾袋破損情況和過濾室密封情況，堵塞漏氣孔隙，補袋或換新袋。
4.除塵器停機前，應對濾袋清灰一次，清楚袋上積塵。
七、訂貨須知
1.訂貨時，客戶請寫清楚規格、型號，O同時提供粉塵治理點的工況參數，便于更好地為客戶服務。
2.如客戶委托我公司選型設計，應在合同中注明，具體事宜與我公司營銷部聯系。
3.設備供應范圍：
a.主機設備：以進出口法蘭為界，下部以灰斗卸灰法蘭口為界，氣路部分以分氣箱進氣口為界；
b.附件設備：定時清灰控制器；
c.隨時文件：產品說明書、安裝圖、產品合格證；
d.本公司遵循不斷完善產品性能的原則，對產品規格、性能不斷改進，或許難以及時通知閣下。若技術參數與樣本不符，以隨機技術文件為準；
